Pelarfritt garage och lägenhet i KL-trä

Parametrisk design & SMath-beräkningar

Projektet i dess helhet och utmaningar

Uppdraget omfattade konstruktionsprojektering av en nybyggd garagestomme med bostad (Säkerhetsklass 2).

Arkitekturen krävde stora, pelarfria ytor. Byggnaden utsattes för dimensionerande snölaster för snözon 2.0 kombinerat med egentyngden från ett tungt torvtak, vilket ställde höga krav på materialets kapacitet med avseende på spännvidden och dess böjstyvhet.

10 000

Beräkningar

xxxxxxxx

xxxxxx

200

projekttimmar

Konstruktiv trygghet i tidiga skeden

Vi hjälper arkitekter och byggherrar att navigera mellan ambitiös gestaltning och praktisk byggbarhet.

Boka inledande strategimöte

Tekniska lösningar och utförande

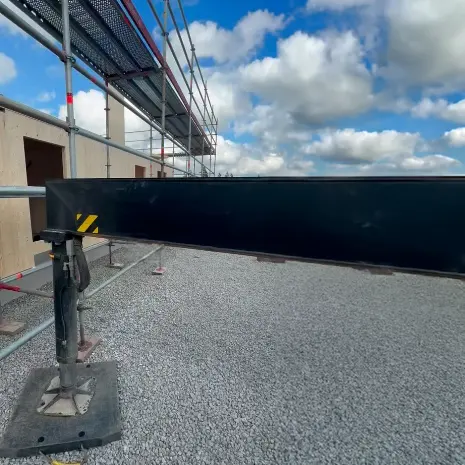

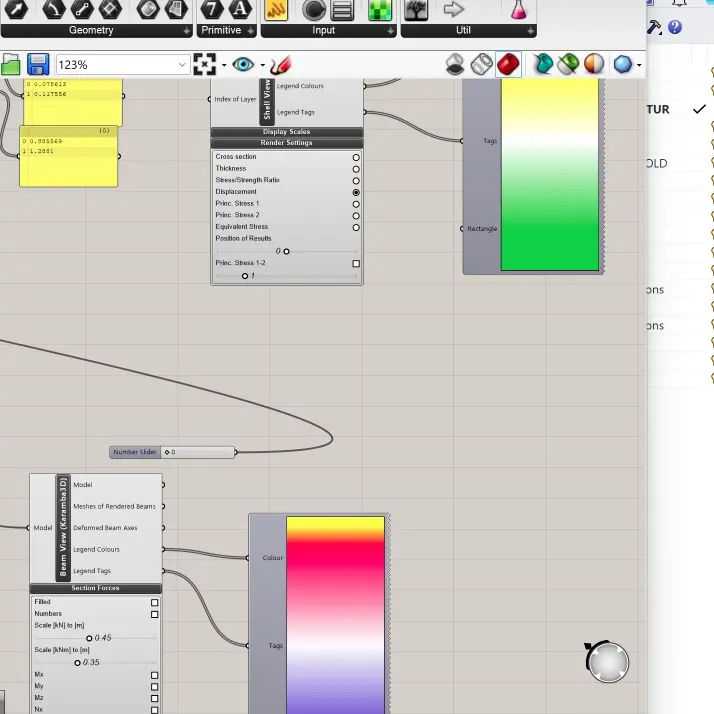

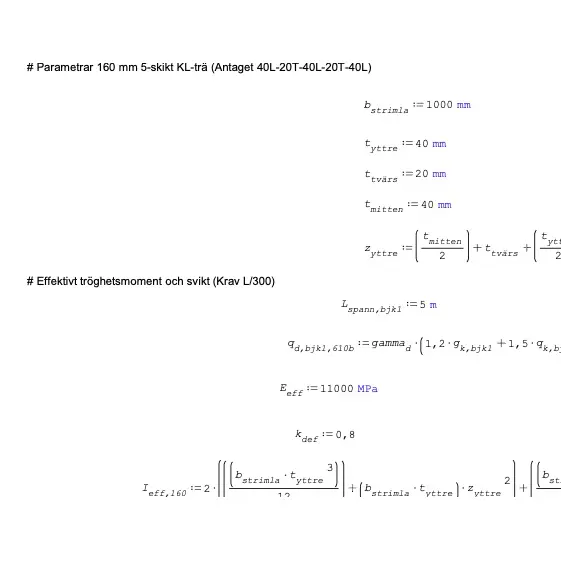

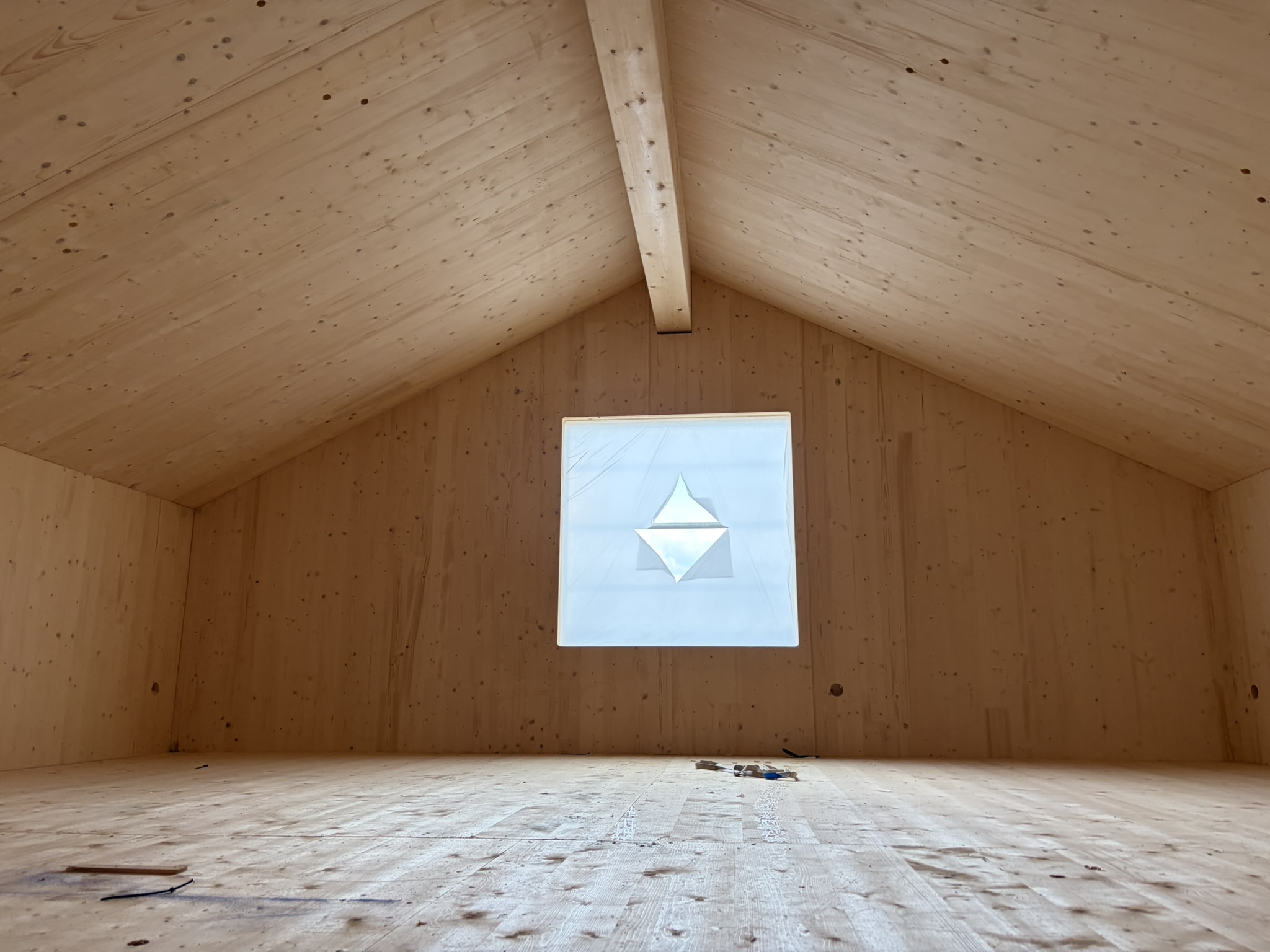

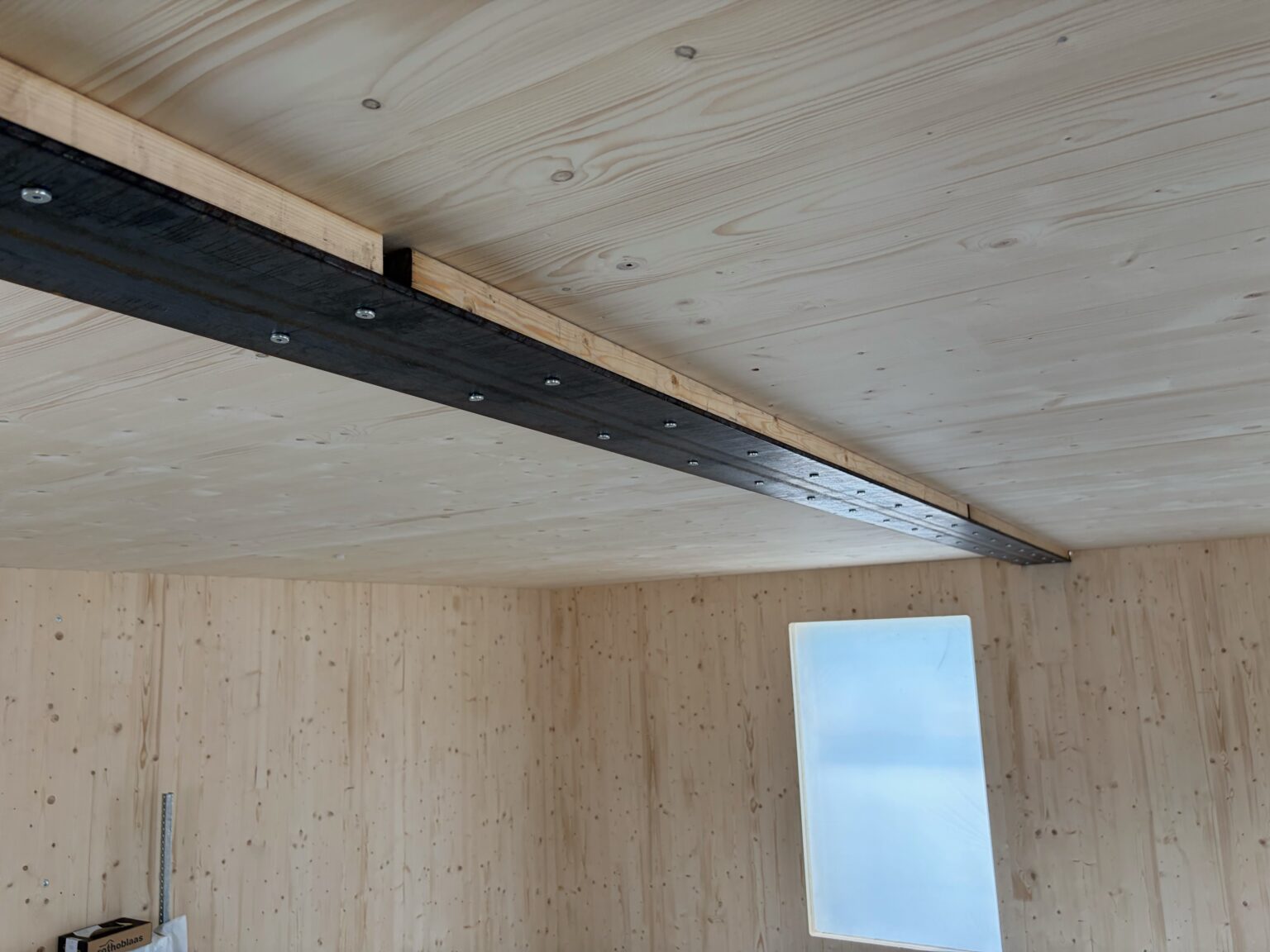

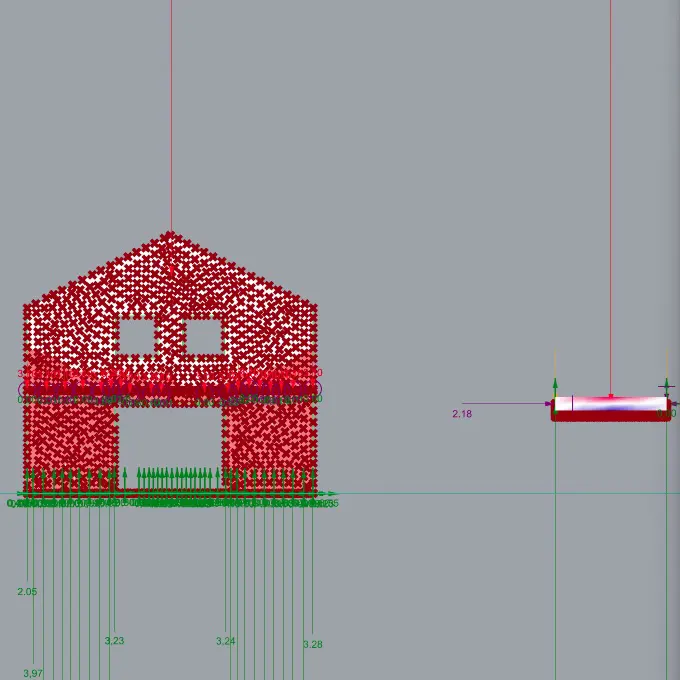

Stommen projekterades utifrån 160 mm tjocka 5-skikts KL-träskivor samt nockbalkar i limträ (GL30c). Initialt modellerades bärverket i Rhino och optimerades via parametrisk strukturanalys i Karamba 3D. KL-träelementens böjkapacitet och spänningar utvärderades enligt netto-tvärsnittsmetoden, och slutgiltiga verifieringar för brottgräns- och bruksgränstillstånd (ULS/SLS) dokumenterades med matematiska beräkningsmodeller i Smath Studio. Stora öppningar säkrades via kraftiga avväxlingar med stålhybrider (S355/HEA) samverkande med trästommen.
